轉盤軸承

Q系列單排球式回轉支承

作者：ZLYQX 瀏覽量：925 發布日期：2024-03-24

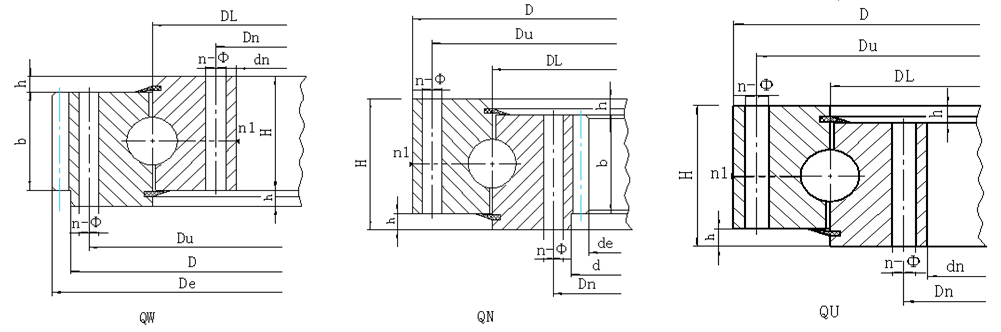

Q系列單排球式回轉支承

注：1、n1為潤滑油孔數。油杯M10×1JB/T7940.1～JB/T7940.2。根據實際應用情況用戶可*油孔位置。

2、n-?可改為螺紋孔，螺紋孔直徑M，螺紋深度2M。

3、本樣本中的規格為標準產品，內外徑均為自由公差。若主機與轉盤軸承有配合要求，請在合同或合同附件（如技術協議）中注明配合尺寸和精度。

4、表中所列為我公司常規產品，若有其他特殊要求，請與我公司聯系。

型號	外形尺寸					齒輪參數
QW QN QU 系列	外齒式		內齒式		H	b	m	外齒式			內齒式
	外齒式		內齒式				模數	x=-0.5			x=+0.5
	D	dn	D	d				De	Z	質量	de	Z	質量
	D	dn	D	d				De	齒數	質量	de	齒數	質量
	mm					mm		mm		Kg	mm		Kg
450.20	544	354	546	354	70	50	4	572	142	65	328	83	62
450.20A	544	354	546	354	70	50	5	570	113	64	325	66	62
500.20	594	404	596	404	70	50	4	624	155	74	376	95	70
500.20A	594	404	596	404	70	50	5	625	124	74	375	76	70
560.20	654	464	656	468	70	50	4	680	169	78	440	111	76
560.20A	654	464	656	468	70	50	5	685	136	79	435	88	77
630.20	724	534	726	538	70	50	4	748	186	86	512	129	84
630.20A	724	534	726	538	70	50	5	755	150	88	505	102	86
710.20	804	614	806	618	70	50	5	835	166	99	585	118	97
710.20A	804	614	806	618	70	50	6	840	139	101	582	98	97
800.20	894	704	896	708	70	50	6	930	154	114	672	113	110
800.20A	894	704	896	708	70	50	8	936	116	114	664	84	111
800.25	904	692	908	694	78	58	6	942	156	143	654	110	142
800.25A	904	692	908	694	78	58	8	952	118	147	648	82	142
900.25	1004	792	1008	794	78	58	8	1048	130	162	744	94	163
900.25A	1004	792	1008	794	78	58	10	1060	105	168	740	75	162
1000.25	1104	892	1108	894	78	58	8	1152	143	182	848	107	178
1000.25A	1104	892	1108	894	78	58	10	1160	115	185	840	85	179
1000.32	1120	876	1124	880	90	70	8	1160	144	227	832	105	230
1000.32A	1120	876	1124	880	90	70	10	1170	116	232	830	84	227
1120.25	1124	1012	1228	1014	78	58	8	1280	159	213	968	122	197
1120.25A	1124	1012	1228	1014	78	58	10	1280	127	210	960	97	201
1120.32	1240	996	1244	1000	90	70	10	1300	129	272	940	95	263
1120.32A	1240	996	1244	1000	90	70	12	1308	108	275	936	79	262
1250.32	1370	1126	1374	1130	90	70	10	1430	142	302	1070	108	294
1250.32A	1370	1126	1374	1130	90	70	12	1440	119	309	1068	90	290
1400.32	1520	1276	1524	1280	90	70	12	1584	131	337	1212	102	333
1400.32A	1520	1276	1524	1280	90	70	14	1596	113	347	1204	87	336
1120.40A							12	1332	110	386	912	77	363
1250.40	1390	1108	1394	1110	102	80	10	1450	144	396	1050	106	388
1250.40A	1390	1108	1394	1110	102	80	12	1452	120	392	1044	88	388
1400.40	1540	1258	1544	1260	102	80	12	1608	133	448	1188	100	444
1400.40A	1540	1258	1544	1260	102	80	14	1610	114	443	1190	86	434
1600.40	1740	1458	1744	1460	102	80	12	1812	150	528	1392	117	509
1600.40A	1740	1458	1744	1460	102	80	14	1820	129	534	1386	100	511
1800.40	1940	1658	1944	1660	102	80	14	2016	143	583	1582	114	576
1800.40A	1940	1658	1944	1660	102	80	16	2032	126	607	1568	99	591
2000.50	2162	1834	2166	1842	124	100	16	2240	139	912	1760	111	891
2000.50A	2162	1834	2166	1842	124	100	18	2250	124	927	1746	98	913
2240.50	2402	2074	2406	2078	124	100	16	2480	154	1020	1984	125	1044
2240.50A	2402	2074	2406	2078	124	100	18	2502	138	1078	1980	111	1041
2500.50	2662	2334	2666	2342	124	100	18	2754	152	1171	2250	126	1132
2500.50A	2662	2334	2666	2342	124	100	20	2760	137	1175	2240	113	1148
2800.50	2962	2634	2966	2638	124	100	18	3060	169	1393	2538	142	1361
2800.50A	2962	2634	2966	2638	124	100	20	3060	152	1382	2540	128	1344
3150.50	3312	2984	3316	2988	124	100	18	3402	188	1535	2898	162	1501
3150.50A	3312	2984	3316	2988	124	100	20	3420	170	1597	2880	145	1554
