ZKLDF轉臺軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

ZKLDF系列推力角接觸球軸承包括一個整體外圈、兩個內圈和兩組鋼球及保持架組件，接觸角為60度。外圈和內圈帶有安裝孔，方便通過連接螺栓對軸承進行安裝固定。軸承自身通過聯接螺栓固定，保證安裝運輸和搬運。

ZKLDF推力角接觸球系列轉臺軸承的兩側有密封蓋，可防止外部污物、雜質的進入和內部潤滑脂的泄漏。

ZKLDF推力角接觸球系列轉臺軸承使用復合鋇基脂潤滑，亦可通過外圈上的油孔再潤滑。ZKLDF推力角接觸球系列轉臺軸承采用雙向60度接觸角、雙排球結構設計故可承受徑向載荷、雙向軸向負荷和傾覆力矩；特殊結構的黃銅保持架設計，使其具有更高的強度、較低的摩擦力矩；因此該系列軸承特別適合于高速、長期運轉和對剛性、精度有高要求的場合。

ZKLDF具有低摩擦，高旋轉精度，高轉速等特點，可以承受較高的軸向、徑向載荷并具備較高的傾斜剛度。這種軸承尤其適合應用于復合載荷和精密方面的領域，被廣泛的應用于高速回轉工作臺、機床回轉臺、銑削、磨削、珩磨頭以及精密測量、多種測試設備。

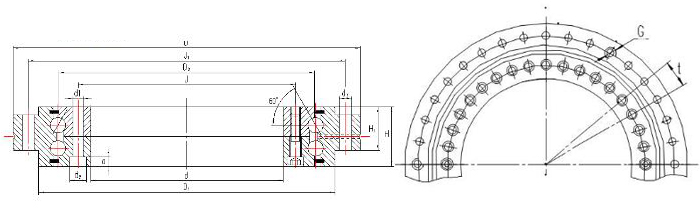

公稱型號 Bearing Type	外形尺寸 Dimension										固定孔The fixing hole
	d	D	H	H1	D1	D2	D3	J	J1	a	內圈Inner ring			外圈Outer ring
	單位：mm Unit：mm										d1	d2	數量3） QTY3）	d3	數量3） QTY3）
	單位：mm Unit：mm										mm		數量3） QTY3）	mm	數量3） QTY3）
ZKLDF100	100	185	38	25	160	136	158	112	170	5.4	5.6	10	16	5.6	15
ZKLDF120	120	210	40	26	184	159	161	135	195	6.2	7	11	22	7	21
ZKLDF150	150	240	40	26	214	188	211	165	225	6.2	7	11	34	7	33
ZKLDF200	200	300	45	30	274	243	271	215	285	6.2	7	11	46	7	45
ZKLDF260	260	385	55	36.5	345	313	348	280	365	8.2	9.3	15	34	9.3	33
ZKLDF325	325	450	60	40	415	380	413	342	430	8.2	9.3	15	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	488	415	505	8.2	9.3	15	46	9.3	45
ZKLDF460	460	600	70	46	560	520	563	482	580	8.2	9.3	15	46	9.3	45
ZKLDF580	580	750	90	60	702	656	700	610	720	11	11.4	18	45	11.4	42

聯接螺釘數量 Screw connection QTY	螺紋退卸孔 Connect screw holes		節距1) Pitch1) t	螺釘擰緊力矩 Tightening torque of screw	基本額定載荷 Basic rated load		極限轉速4） Limited speed4）	軸承摩擦力矩 Bearing friction torque	重量 Weight	軸承代號 Type
					軸向Axial
					動Dynamic	靜 Static
				MA2）	Ca	Coa	脂潤滑 Grease lubrication
	G	數量	數量Xt	Nm	kN		r/min	Nm	≈Kg
2	M5	3	18×20°	8.5	67	251	2800	1.6	4.5	ZKLDF100
2	M8	3	24×15°	14	72	315	2400	2	6	ZKLDF120
2	M8	3	36×10°	14	76	365	2000	3	7.5	ZKLDF150
2	M8	3	48×7.5°	14	112	550	1600	4.5	11	ZKLDF200
2	M12	3	36×10°	34	155	920	1200	7.5	22	ZKLDF260
2	M12	3	36×10°	34	165	1110	1000	11	28	ZKLDF325
2	M12	3	48×7.5°	34	214	1470	800	16	39	ZKLDF395
2	M12	3	48×7.5°	34	255	1860	700	21	50	ZKLDF460
3	M12	6	48×7.5°	68	395	3180	500	40	82	ZKLDF580
