雙向推力角接觸球軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-26

雙向推力角接觸球軸承的特點是可以同時承受徑向和軸向載荷的聯合載荷，限制軸的兩方面的軸向位移。它是由外圈、內圈、鋼球、保持架組成，能在較高的速度下穩定地工作。安裝時應注意，雖然軸承可承受雙向軸向載荷，但若一側有裝球缺口時，則應注意不要讓主要軸向載荷通過有缺口的一側溝邊。

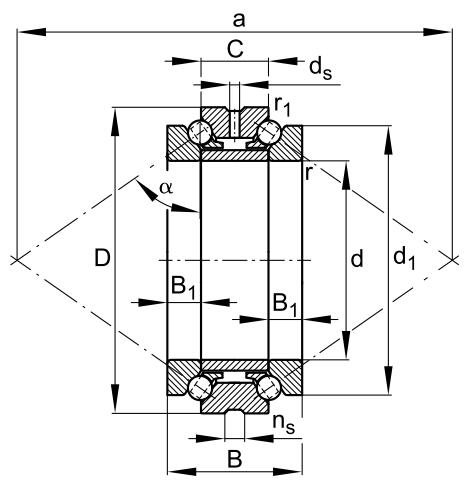

軸承代號 Bearings	外形尺寸 Demension								安裝尺寸 Assembly Demension				額定載荷 Loading		極限轉速 RPM		油槽和油孔 Oil groove and oil hole		軸向剛度 stiffness	重量 Weight
	d	D	d1	T	C	B	rsmin	r1smin	da	Da	ra	rb	Ca	Coa	脂	油	n	k	Ra	≈
	mm								min	max	max	max	kN		r/min		mm		N/μm	Kg
234406M	30	55	48	32	16	8	1	0.2	40.5	50.5	1	0.15	14.3	24	11000	16000	4.8	3.2	276	0.29
234706M	32	55	48	32	16	8	1	0.2	40.5	50.5	1	0.15	14.3	24	11000	16000	4.8	3.2	276	0.27
234407M	35	62	53	34	17	9	1	0.2	46.5	57.5	1	0.15	17.6	31.5	9500	14000	4.8	3.2	316	0.38
234707M	37	62	53	34	17	9	1	0.2	46.5	57.5	1	0.15	17.6	31.5	9500	14000	4.8	3.2	316	0.35
234408M	40	68	59	36	18	9	1	0.2	51.5	63.5	1	0.15	20.8	38	8500	12000	1.8	3.2	354	0.46
234708M	42	68	59	36	18	9	1	0.2	51.5	63.5	1	0.15	20.8	38	8500	12000	1.8	3.2	354	0.42
234409M	45	75	65	38	19	10	1	0.2	57.5	70	1	0.15	23.2	45	7500	10000	4.8	3.2	387	0.57
234709M	47	75	65	38	19	10	1	0.2	57.5	70	1	0.15	23.2	45	7500	10000	4.8	3.2	387	0.53
234410M	50	80	70	38	19	10	1	0.2	62.5	75	1	0.15	24	49	7000	9500	4.8	3.2	410	0.62
234710M	52	80	70	38	19	10	1	0.2	62.5	75	1	0.15	24	49	7000	9500	4.8	3.2	410	0.58
234411M	55	90	78	44	22	11	1.1	0.3	69	84.5	1	0.3	34	67	6300	8500	6.5	3.2	458	0.94
234711M	57	90	78	44	22	11	1.1	0.3	69	84.5	1	0.3	34	67	6300	8500	6.5	3.2	458	0.88
234412M	60	95	83	44	22	11	1.1	0.3	74	89.5	1	0.3	33.5	68	6000	8000	6.5	3.2	455	1.01
234712M	62	95	83	44	22	11	1.1	0.3	74	89.5	1	0.3	33.5	68	6000	8000	6.5	3.2	455	0.94
234413M	65	100	88	44	22	11	1.1	0.3	79	94.5	1	0.3	36	76.5	5600	7500	6.5	3.2	506	1.08
234713M	67	100	88	44	22	11	1.1	0.3	79	94.5	1	0.3	36	76.5	5600	7500	6.5	3.2	506	1.01
234414M	70	110	97	48	24	12	1.1	0.3	86.5	103.5	1	0.3	42.5	93	5300	7000	6.5	3.2	552	1.49
234714M	73	110	97	48	24	12	1.1	0.3	86.5	103.5	1	0.3	42.5	93	5300	7000	6.5	3.2	550	1.36
234415M	75	115	102	48	24	12	1.1	0.3	91.5	108.5	1	0.3	44	100	5000	6700	6.5	3.2	589	1.57
234715M	78	115	102	48	24	12	1.1	0.3	91.5	108.5	1	0.3	44	100	5000	6700	6.5	3.2	589	1.43
234416M	80	125	110	54	27	14	1.1	0.3	98.5	117	1	0.3	52	120	4500	6000	6.5	3.2	640	2.16
234716M	83	125	110	54	27	14	1.1	0.3	98.5	117	1	0.3	52	120	4500	6000	6.5	3.2	640	1.98
234417M	85	130	115	54	27	14	1.1	0.3	103.5	122	1	0.3	52	125	4500	6000	9.5	4.8	655	2.25
234717M	88	130	115	54	27	14	1.1	0.3	1035	122	1	0.3	52	125	4500	6000	9.5	4.8	655	2.07
234418M	90	140	123	60	30	15	1.5	0.3	110.5	130.5	1.5	0.3	61	146	4000	5300	9.5	4.8	708	2.92
234718M	93	140	123	60	30	15	1.5	0.3	110.5	130.5	1.5	0.3	61	146	4000	5300	9.5	4.8	708	2.71
234419M	95	145	128	60	30	15	1.5	0.3	115.5	135.5	1.5	0.3	61	150	4000	5300	9.5	4.8	724	3.04
234719M	98	145	128	60	30	15	1.5	0.3	115.5	135.5	1.5	0.3	61	150	4000	5300	9.5	4.8	724	2.83
234420M	100	150	133	60	30	15	1.5	0.3	120.5	140.5	1.5	0.3	62	156	3800	5000	9.5	4.8	843	3.17
234720M	103	150	133	60	30	15	1.5	0.3	120.5	140.5	1.5	0.3	62	156	3800	5000	9.5	4.8	843	2.95
234421M	105	160	142	66	33	17	2	0.6	128	150	2	0.6	69.5	176	3600	4800	9.5	4.8	775	4.07
234721M	109	160	142	66	33	17	2	0.6	128	150	2	0.6	69.5	176	3600	4800	9.5	4.8	775	3.73
234422M	110	170	150	72	36	18	2	0.6	134.5	160	2	0.6	90	224	3400	4500	9.5	4.8	853	5.19
234722M	114	170	150	72	36	18	2	0.6	134.5	160	2	0.6	90	224	3400	4500	9.5	4.8	853	4.79
234424M	120	180	160	72	36	18	2	0.6	144.5	170	2	0.6	93	240	3200	4300	9.5	4.8	996	5.56
234724M	124	130	160	72	36	18	2	0.6	144.5	170	2	0.6	93	240	3200	4300	9.5	4.8	996	5.14
234426M	130	200	177	84	42	21	2	0.6	159	188	2	0.6	118	300	2800	3800	12.2	6.3	978	8.2
234726M	135	200	177	84	42	21	2	0.6	159	188	2	0.6	118	300	2800	3800	12.2	6.3	978	7.58
234428M	140	210	187	84	42	21	2.1	0.6	169	198	2.1	0.6	122	320	2600	3600	12.2	6.3	1034	8.78
234728M	145	210	187	84	42	21	2.1	0.6	169	198	2.1	0.6	122	320	2600	3600	12.2	6.3	1034	8.07
234430M	150	225	200	90	45	23	2.1	0.6	181	211.5	2.1	0.6	132	355	2600	3600	15	8	1183	10.8
234730M	155	225	200	90	45	23	2.1	0.6	181	221.5	2.1	0.6	132	355	2600	3600	15	8	1183	9.95
234432M	160	240	212	96	48	24	2.1	0.6	192.5	226	2.1	0.6	156	415	2400	3400	15	8	1149	12.9
234732M	165	240	212	96	48	24	2.1	0.6	192.5	226	2.1	0.6	156	415	2400	3400	15	8	1149	12
234434M	170	260	230	108	54	27	2.1	0.6	206.5	245	2.1	0.6	193	520	2200	3200	15	8	1362	17.7
234734M	176	260	230	108	54	27	2.1	0.6	206.5	245	2.1	0.6	193	520	2200	3200	15	8	1362	16.3
234436M	180	280	248	120	60	30	2.1	0.6	221	263	2.1	0.6	216	585	2000	3000	15	8	1315	23.4
234736M	187	280	248	120	60	30	2.1	0.6	221	263	2.1	0.6	216	585	2000	3000	15	8	1315	21.5
234438M	190	290	258	120	60	30	2.1	0.6	231	273	2.1	0.6	224	630	1900	2800	15	8	1495	25.7
234738M	197	290	258	120	60	30	2.1	0.6	231	273	2.1	0.6	224	630	1900	2800	15	8	1495	22.6
234440M	200	310	274	132	66	33	2.1	0.6	245	291.5	2.1	0.6	265	720	1800	2600	15	8	1449	31.5
234740M	207	310	274	132	66	33	2.1	0.6	245	291.5	2.1	0.6	265	720	1800	2600	15	8	1449	29.2
234444M	220	340	304	144	72	36	3	1.1	269	318	2.5	1	315	900	1600	2200	15	8	1629	41.7
234744M	228	340	304	144	72	36	3	1.1	269	318	2.5	1	315	900	1600	2200	15	8	1629	38.5
234448M	240	360	322	144	72	36	3	1.1	289	338	2.5	1	325	965	1500	2000	15	8	1729	43.8
234748M	248	360	322	144	72	36	3	1.1	289	338	2.5	1	325	965	1500	2000	15	8	1729	40.4
234452M	260	400	354	164	82	41	4	1.5	317.5	374.5	3	1.5	380	1180	1400	1900	17.7	9.5	1814	64.5
234752M	269	400	354	164	82	41	4	1.5	317.5	374.5	3	1.5	380	1180	1400	1900	17.7	9.5	1814	59.7
234456M	280	420	374	164	82	41	4	1.5	337.5	394.5	3	1.5	390	1270	1300	1800	17.7	9.5	1920	69
234756M	289	420	374	164	82	41	4	1.5	337.5	394.5	3	1.5	390	1270	1300	1800	17.7	9.5	1920	63.8
