圓柱滾子軸承主要分為N10系列和NN30系列兩種結構系列。N10系列單列圓柱滾子軸承通常作為要求承載能力大的機床主軸游動端的支承軸NN30系列雙列圓柱滾子軸承是機床主軸最常用的軸承,該類軸承能承受較大的徑向負荷,由于內、外圈可分離而不能承受軸向載荷允許軸承游動,因而在機床上常與雙向推力角接觸軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承組合使用,構成機床主軸的支承。圓柱滾子軸承主要分為N10系列和NN30系列兩種結構系列。N10系列單列圓柱滾子軸承通常作為要求承載能力大的機床主軸游動端的支承軸承 NN30系列雙列圓柱滾子軸承是機床主軸最常用的軸承,該類軸承能承受較大的徑向負荷,由于內、外圈可分離而不能承受軸向載荷允許軸承游動,因而在機床上常與雙向推力角接觸軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承組合使用,構成機床主軸的支承。

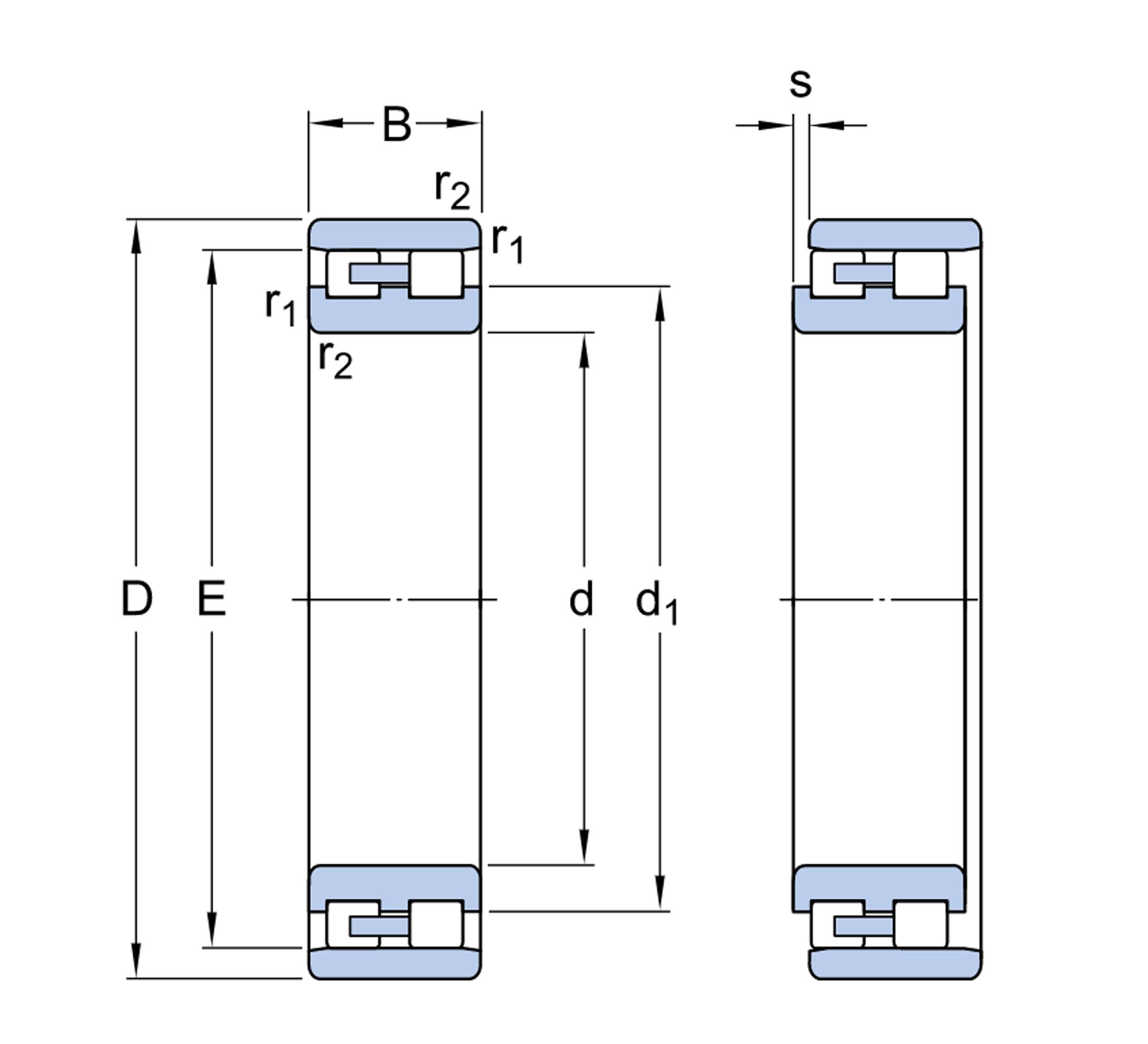

| 軸承Bearings | 尺寸 Demensions | 轉速 RPM | 剛度 stiffness | 重量Weight | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | D | b | Rmin | E | n | s | Oil | Lub | Rr | Ra | ≈ | |
| Mm | KN | r/min | Kg | |||||||||
| NN3006K | 30 | 55 | 19 | 1 | 48.5 | 4.8 | 1.4 | 29 | 34 | 16000 | 19000 | 0.19 |
| NN3007K | 35 | 62 | 20 | 1 | 55 | 4.8 | 1.4 | 35.5 | 44 | 14000 | 17000 | 0.25 |
| NN3008K | 40 | 68 | 21 | 1 | 61 | 4.8 | 1.4 | 45 | 58.5 | 12000 | 15000 | 0.31 |
| NN3009K | 45 | 75 | 23 | 1 | 67.5 | 4.8 | 1.7 | 54 | 72 | 11000 | 14000 | 0.4 |
| NN3010K | 50 | 80 | 23 | 1 | 72.5 | 4.8 | 1.7 | 57 | 80 | 10000 | 13000 | 0.41 |
| NN3011K | 55 | 90 | 26 | 1.1 | 81 | 4.8 | 1.9 | 72 | 100 | 9000 | 11000 | 0.65 |
| NN3012K | 60 | 95 | 26 | 1.1 | 86.1 | 4.8 | 1.9 | 75 | 110 | 8500 | 10000 | 0.67 |
| NN3013K | 65 | 100 | 26 | 1.1 | 91 | 4.8 | 1.9 | 76.5 | 116 | 8000 | 9500 | 0.74 |
| NN3014K | 70 | 110 | 30 | 1.1 | 100 | 6.5 | 2.3 | 98 | 150 | 7000 | 8500 | 1.07 |
| NN3015K | 75 | 115 | 30 | 1.1 | 105 | 6.5 | 2.3 | 100 | 156 | 6700 | 8000 | 1.13 |
| NN3016K | 80 | 125 | 34 | 1.1 | 113 | 6.5 | 2.5 | 120 | 186 | 6300 | 7500 | 1.56 |
| NN3017K | 85 | 130 | 34 | 1.1 | 118 | 6.5 | 2.5 | 125 | 200 | 6000 | 7000 | 1.64 |
| NN3018K | 90 | 140 | 37 | 1.5 | 127 | 6.5 | 2.5 | 140 | 225 | 5600 | 6700 | 2.13 |
| NN3019K | 95 | 145 | 37 | 1.5 | 132 | 6.5 | 2.5 | 143 | 236 | 5300 | 6300 | 2.23 |
| NN3020K | 100 | 150 | 37 | 1.5 | 137 | 6.5 | 2.5 | 146 | 245 | 5300 | 6300 | 2.32 |
| NN3021K | 105 | 160 | 41 | 2 | 146 | 6.5 | 2.6 | 190 | 310 | 4800 | 5600 | 2.96 |
| NN3022K | 110 | 170 | 45 | 2 | 155 | 6.5 | 2.8 | 220 | 360 | 4500 | 5300 | 3.76 |
| NN3024K | 120 | 180 | 46 | 2 | 165 | 6.5 | 3.1 | 232 | 390 | 4300 | 5000 | 4.1 |
| NN3026K | 130 | 200 | 52 | 2 | 182 | 9.5 | 3.3 | 290 | 500 | 3800 | 4500 | 6.04 |
| NN3028K | 140 | 210 | 53 | 2 | 192 | 9.5 | 3.3 | 300 | 520 | 3600 | 4300 | 6.48 |
| NN3030K | 150 | 225 | 56 | 2.1 | 206 | 9.5 | 3.7 | 335 | 585 | 3400 | 4000 | 7.88 |
| NN3032K | 160 | 240 | 60 | 2.1 | 219 | 9.5 | 4.2 | 375 | 670 | 3200 | 3800 | 9.57 |
| NN3034K | 170 | 260 | 67 | 2.1 | 236 | 9.5 | 4.5 | 450 | 800 | 3000 | 3600 | 13 |
| NN3036K | 180 | 280 | 74 | 2.1 | 255 | 12.2 | 4.8 | 570 | 1000 | 2800 | 3400 | 17 |
| NN3038K | 190 | 290 | 75 | 2.1 | 265 | 12.2 | 4.8 | 585 | 1040 | 2600 | 3200 | 18 |
| NN3040K | 200 | 310 | 82 | 2.1 | 282 | 12.2 | 5.3 | 655 | 1200 | 2400 | 3000 | 23 |
| NN3044K | 220 | 340 | 90 | 3 | 310 | 15 | 5.5 | 800 | 1460 | 2200 | 2800 | 32.9 |
| NN3048K | 240 | 360 | 92 | 3 | 330 | 15 | 6 | 850 | 1560 | 2000 | 2600 | 36 |
| NN3052K | 260 | 400 | 104 | 4 | 364 | 15 | 6.5 | 1060 | 2000 | 1900 | 2400 | 48 |
